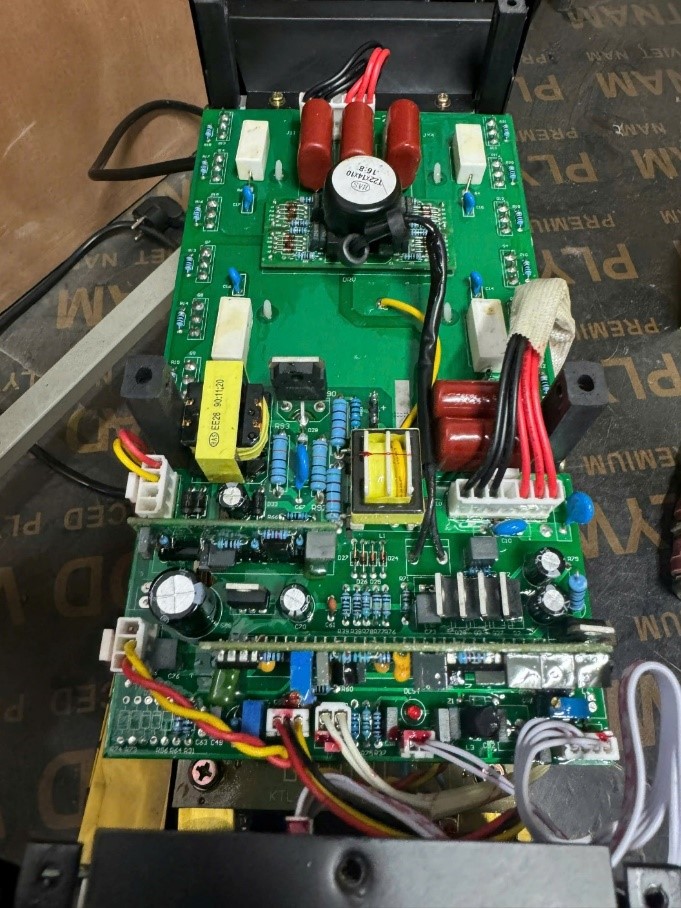

Sửa Máy Hàn Que 3 Bo
Tuấn Anh Hướng Dẫn 22/11/2024

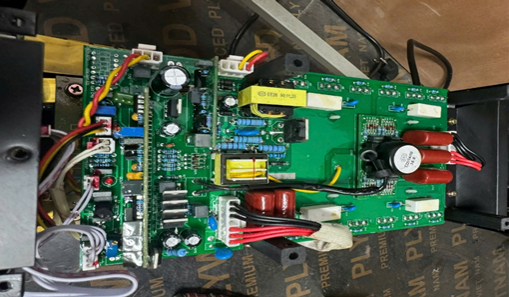

Cấu Tạo
1 : bo chính
1.1 : phần nguồn 24V 1.2 : phần bo điều khiển
 |
 |
1.3 : phần khuyết đại xung 1.4 : phần bo chia xung
 |
 |
1.5 : phần hồi tiếp dòng 1.6 : phần sò công suất
2 : bo giữa
2.1 : biến áp chính 3 cái 2.2 : 12 đi ốt xung 3 chân
3 : bo nguồn
3.1 Rơ le nguồn , trở mồi 3.2 : tụ nguồn
4 : cầu đi ốt
5 : phần khác
5.1 công tắc nguồn 5.2 : quạt làm mát
6 : chiết áp điều chỉnh
Nguyên lý hoạt động
1 : Bật công tắc nguồn lên cấp điện 220v cấp điện cho quạt gió cho cầu đi ốt
2 : cầu đi ốt biến điện 220v xoay chiều sang 1 chiều
3 : điện 1 chiều nạp qua tụ tăng lên 310v
4 : điện 310v lúc này ở dòng yếu cấp điện lên bo chính để tạo ra nguồn 24v
5 : nguồn 24v quay cấp điện cho rơ le nguồn đóng , lúc nào nguồn 310v ở dòng khỏe , cấp điện cho sò công suất làm việc như sau
6 : nguồn 24v cấp điện cho ic7812 tạo ra điện 12v cấp cho bo phát xung hoạt động
7 : bo phát xung tạo xung đi qua phần khuếch đại xung , khuếch đại song đi đến bo chia xung , bo chia xung lái cho sò
8 : sò đẩy kéo và đi xuống biến áp chính ở bo giữa để tạo ra điện áp hàn thấp hơn
9 : biến áp chính đi qua đi ốt xung để biến đổi điện xoay chiều sang 1 chiều và đi ra 2 đầu cọc hàn để hàn
10 : khi hàn dòng điện sẽ hồi tiếp ngược lại để điều chỉnh và ổn định điện áp
Sửa các bệnh thường gặp
1 : quạt gió không chạy
Do hỏng công tắc nguồn ( 4 )
Đo phải thông như thế này , nếu không thông là chết
Do đứt , chết , trở mồi điện ( 3.1 )
Do đứt dây điện nguồn
2 : chấm hàn cái là mất hết nguồn ( 3.1 )
2.1 : do rơ le nguồn không đóng
Rơ le không đóng thì điện áp 310v chịu tải qua trở mồi điện và rơ le nhiệt , nó không chịu được sẽ ngắt , hoặc chết đứt
Chết rơ le nguồn chính chết điều khiển rơ le
Đo rắc này phải có 24v
2.2 : rơ le nguồn có đóng
Tiếp điểm chính bị move cũng sẽ bị ngắt
3 : bật điện lên nhảy aptomat
3.1 : Chết cầu đi ốt
3.2 : cách đo cầu đi ốt
Đo khác những trường hợp dưới chết
4 : không có đèn báo nguồn
4.1 : hỏng nguồn điện 24v
Từ nguồn 310v lấy từ bo dưới lên , quy trở mồi nguồn , qua bo tạo dao động nguồn , qua sò nguồn , qua biến áp xung , biến đổi điện áp 310v xuống 24v
Khi sửa kiểm tra xem có nguồn 310v chưa , nhìn xem sò nguồn , trở nguồn có bị nổ không , bo nguồn có bị cháy nổ không
Sò nguồn bo nguồn
Ic ổn áp 7812 biến áp nguồn
Quy trình sửa bo nguồn như sau
Bước 1 : sờ vào con nguồn 7812 xem có nóng không , nếu nóng biết đâu chập con đó , chập là nói kéo rút mất nguồn
Bước 2 : sửa trực tiếp phần nguồn như sau
*** tháo sò nguồn ra , đo kiểm sò nguồn xem sống hay chết
*** đo kiểm trở mồi nguồn , thay thế bo đứng nguồn
*** đo kiểm tổng thể bo nguồn xem có linh kiện nào chết không và đường mạch chắc chắn không bị đứt
*** đo chân gs của sò tức chân 1 và 3 phải được 4 đến 6vdc
*** đo chân ds của sò tức chân 2 3 phải được 310v bằng điện áp nguồn chính
*** sau khi đo đủ thông số lắp sò vào là ăn
5 : hàn yếu
Mất tín hiệu điều chỉnh từ đường chiết áp
Điện trở , hoặc transistor chân số 6 của bo phát xung
Que đen đồng hồ vào con 7812 que đỏ vào chân số 6 đo và điều chỉnh được từ 0 đến 4v
6 : hàn phập phùng
Tụ yếu
khi hàn sụt áp quá lớn vd 310v sụt xuống 150v
Đứt 1 cầu đi ốt
Cầu đi ốt move hoặc chết đứt 1 vế
Các trường hợp trên nó bị sụt nguồn thiếu nguồn 310v
7 : Chấm hàn báo lỗi
7.1 : bo chia xung ra điện không đều 7.2 : chết đi ốt hồi tiếp dòng
7.4 : đứt đường mạch hồi tiếp 7.5 : đứt dây hồi tiếp lên bo trên
Move rắc cắm dây hồi tiếp từ bo giữa lên trên bo trên
7.5 : mối hàn sò dạn chân chim 7.6 : mối hàn đi ốt dạn chân chim
8 : bật nguồn lên báo lỗi đèn vàng đèn đỏ
8.1 : chết sò công suất hay mosfet
8.1.2 : cách đo sò
Đo 2 chân ngoài cùng , đảo que sò kim không lên
Nếu đo mà lên thì chết sò
8.1.3 : Cách thay sò
Đo kiểm lại tất cả điện trở , chết thay đi

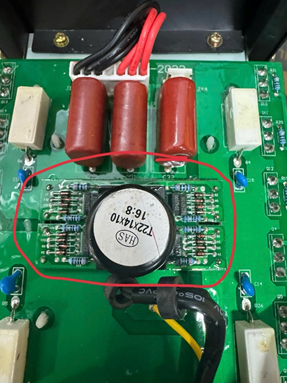

8.2 : lỗi bo chia xung
8.2.1 : Nên thay cả bo 8.2.2 : sửa thì thay phần này
Thay bo chia xung và đo điện 4 cặp phải bằng nhau giống nhau
Đo ra đến 12 con sò cũng phải điện giống nhau
8.3 : lỗi biến áp chính
Trong 3 biến áp trên chúng ta hãy rút bỏ 2 biến áp ra , chúng ta cắm thử
Từng biến áp 1 vào bo mạch , nếu trường hợp biến áp nào không
Báo lỗi thì sống , còn biến áp nào báo lỗi thì chết cần thay thế
8.4 : lỗi đi ốt đầu ra
8.4.1 : cách đo kiểm xác định lỗi
dùng đồng hồ để thang đo x1 đo vào 2 đầu âm dương của máy hàn
nếu đảo que cả 2 chiều lên là chết đi ốt
8.4.2 : cách xác định con đi ốt chết vào thay thế
Do đi ốt mắc song song với nhau nên để tìm ra con chết chúng ta tháo
Từng con ra 1 và tiến hành đo 2 cọc âm dương nếu đo cả 2 chiều vẫn lên
suy ra không chết con mới tháo ra , chúng ta lại lắp con đó vào
cứ thực hiện như thế tháo con khác ra đến bao giờ đo 2 cọc âm đương
đảo que chỉ 1 lần lên kim là đã xác định được con đi ốt chết và thay thế
9 : có điện mà hàn không có mát hàn không cháy que
9.1 : đứt hoặc move cực âm dương vào bo giữa
9.2 : mất điện áp ra cọc âm dương
9.2.1 : chết ic nguồn 7812 9.2.2 : chết bo phát xung
9.2.1 : ic nguồn 7812
Đo đầu vào đủ 24v mà đầu ra không đủ 12v là chết , hoặc đầu nguồn 12v
có linh kiện bị chập , cần thay thế , sửa chữa
9.2.2 : bo phát xung hỏng
Nên thay thế tất cả bo này đi nếu muốn sửa thì kiểm tra điều kiện như sau
Chân 13 bằng 12v
Chân điều kiện số 8 bằng 5v
Chân 11 và 14 là chân xung bằng 5v
Sửa chuyên sâu tra datasheet

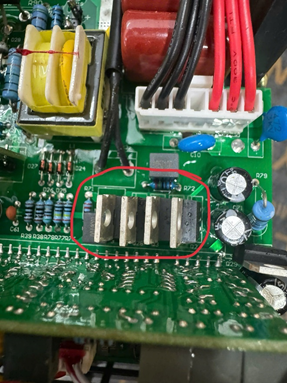

9.2.3 : chết phần khuếch đại xung
Chết trở cấp nguồn chết 4 con irf
9.2.4 : hỏng bo chia xung
Xem lại 8.2.1 và 8.2.2
9.2.5 : chết 3 con tụ đỏ
Tụ này nên thay đúng trị số tránh tình trạng ăn dòng xuống biến áp xung dưới
Vd : tụ này 400v 475J mà thay bằng con 800J là sai
10 : cách bệnh lạ khó
10.1 : kẹp mát vào nhà xưởng , chấm hàn là báo lỗi
Biến áp chính bị dò điện , chạm biến áp
10.2 : cực âm dương bị giật điện
Lót sò bị dò điện , hoặc tháo lắp bị mạt sắt vào làm rách lót sò cách điện
Kiểm tra đo để đồng hồ thang đo x10K đo 1 chân sò bất kỳ với cánh
Nhôm tản nhiệt không được phép lên kim , nếu lên kim là không được
10.3 : tất cả ok hết mà vẫn hàn yếu
Do sun dòng bị mất tác dụng không hồi tiếp được dòng điện
10.4 : hàn lúc được lúc không
Bo phát xung bị sai số linh kiện lúc có xung lúc không có xung , thay đi
10.5 : hàn chỉ hơi tóe lửa không có dòng
Con tụ này yếu hoặc dẫn kém , nó đưa xung xuống bo chia xung
không đạt dòng , dẫn đến yếu xung
10.6 : báo lỗi tự nhiên
Trở nhiệt răm cắm trở nhiệt
Trở nhiệt chết nó dẫn đến báo sai về bo điều khiển
10.7 : hàn được 5 phút 10 phút báo lỗi
Quạt gió nếu không chạy , hàn 1 lúc không làm mát được , dẫn đến
Nóng , nóng thì trở nhiệt , phản hồi lên báo ngắt
