Cấu Tạo , Sửa Máy Hàn Que 1 Bo
Người Viết : Tuấn Anh Hướng Dẫn 23/5/2025
Cấu Tạo

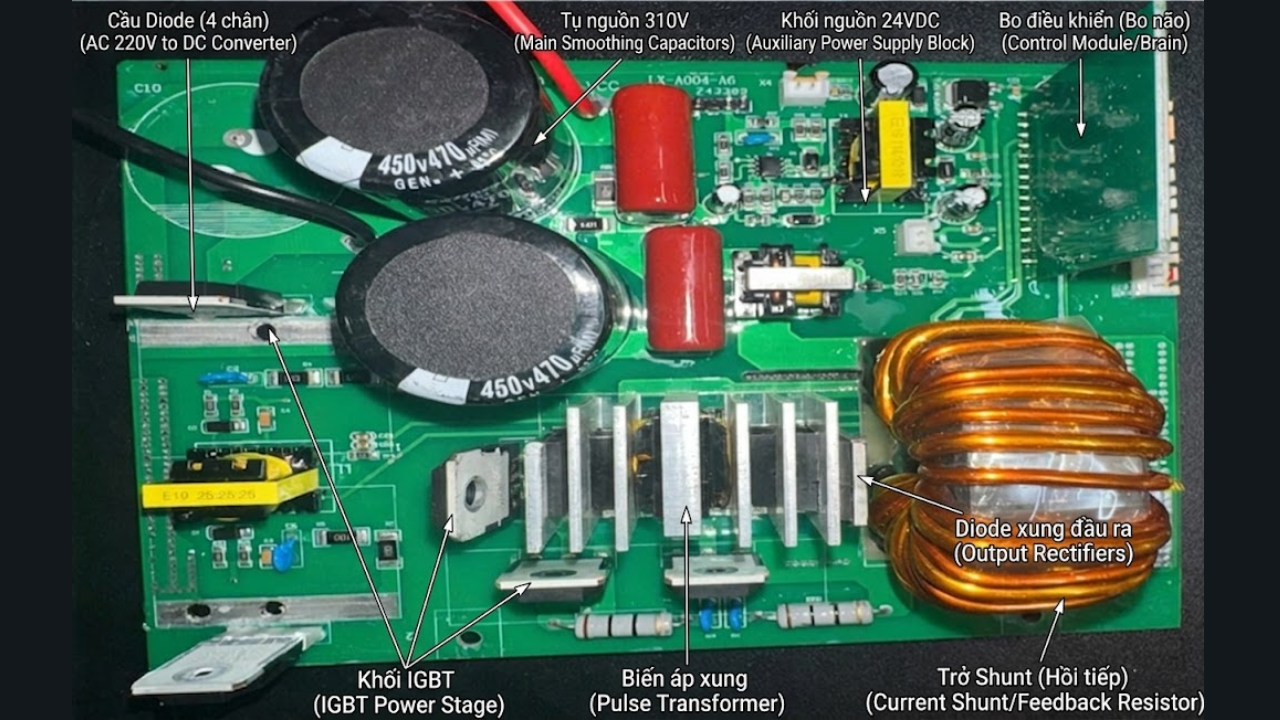

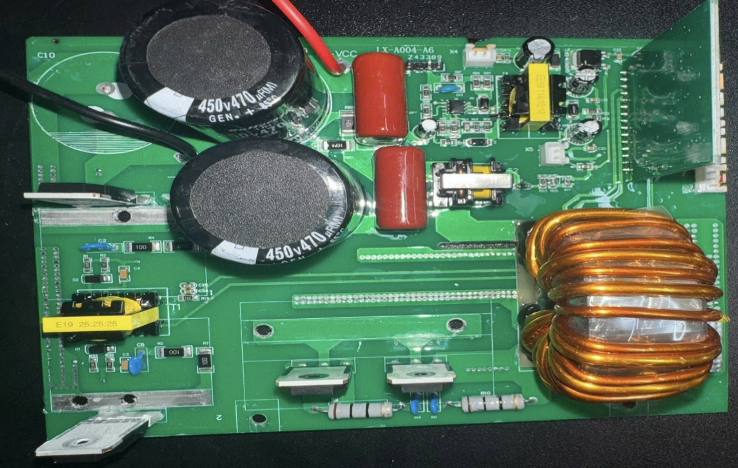

Tổng Thể Bo

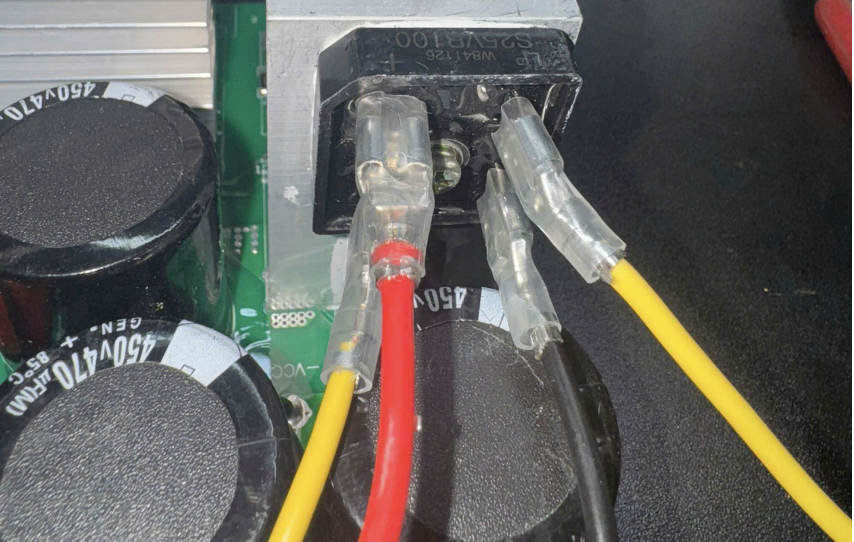

Cầu đi ốt 4 chân
- Hai dây màu vàng là 2 dây đầu vào điện 220V
- Dây màu đỏ là dây dương đi xuống dương tụ ( chú ý dây này cắm vào điểm khác nhất của dioe , nó là điểm vát vát đấy )
- Dây màu đen là dây âm đi xuống âm tụ
- Hai dây đỏ đen này sẽ đo đồng hồ với điện 1 chiều = 310V

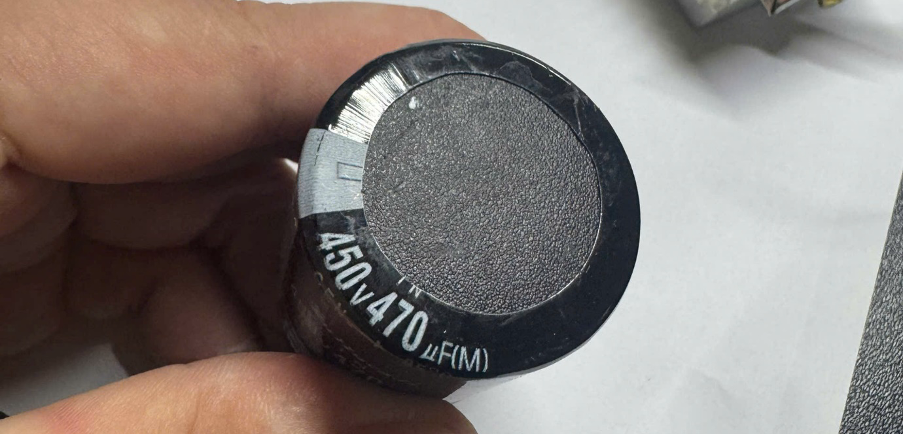

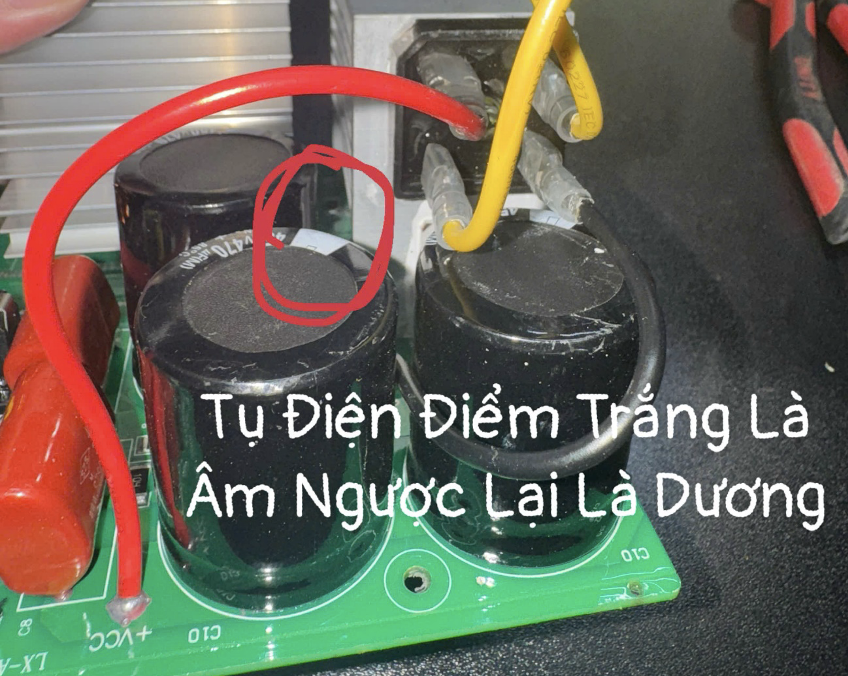

Tụ Điện Nguồn 310V

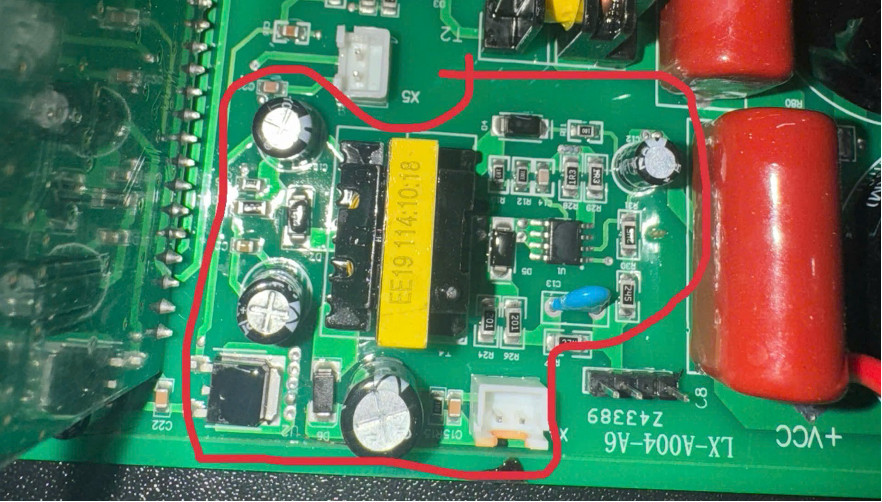

Khu Nguồn 24VDC

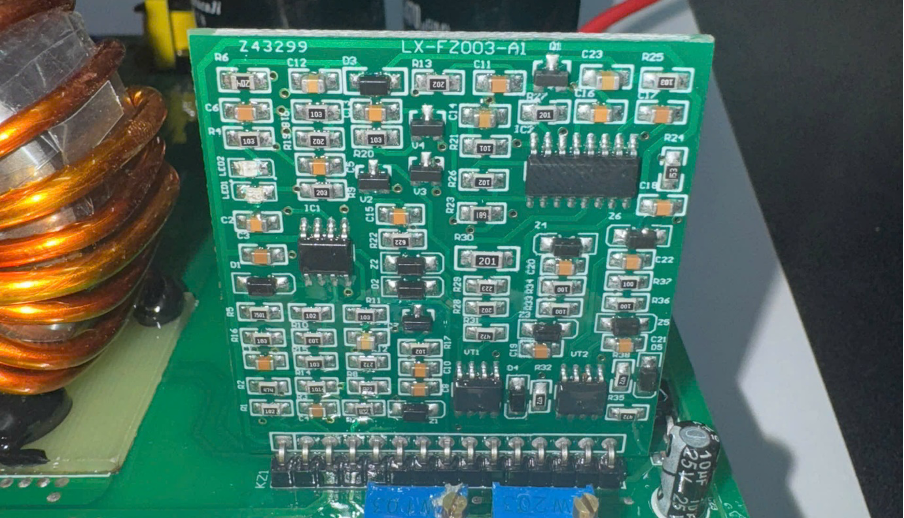

Bo Não , Bo khiển
Phần Chia Xung

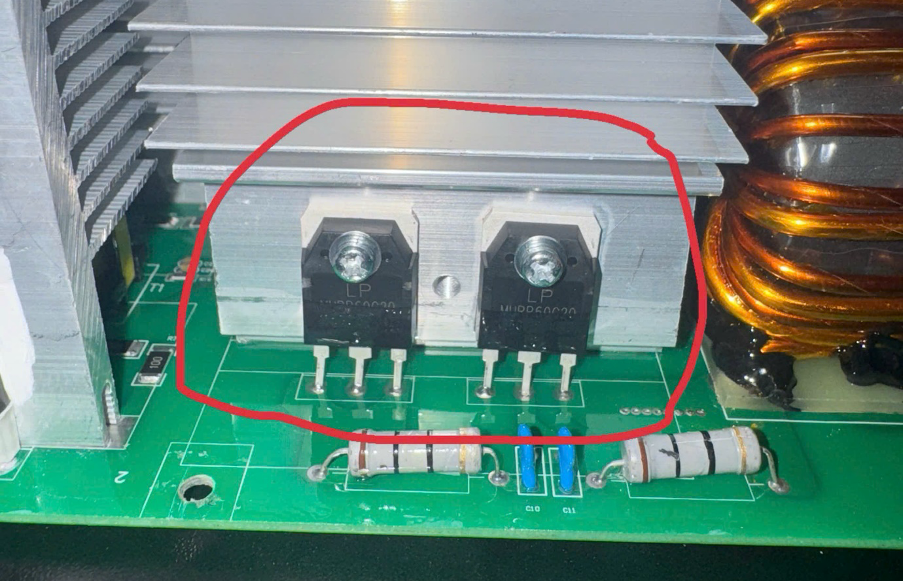

Phần IGBT
Phần Đi Ốt Đầu Ra

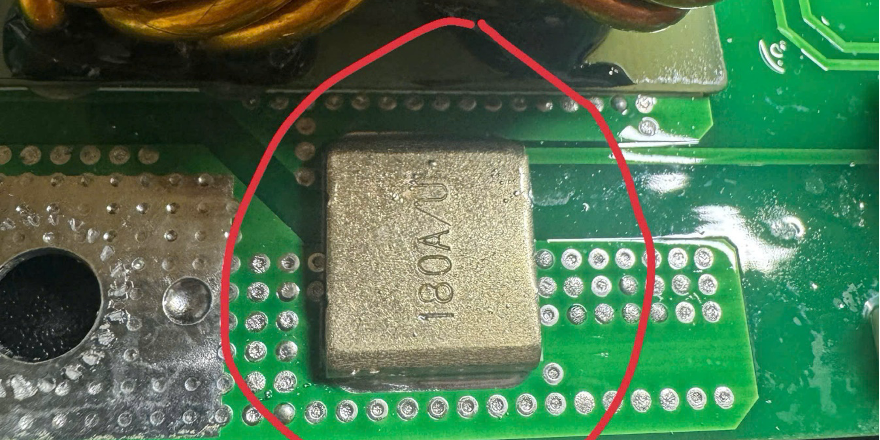

Phần Trở Sun Hồi Tiếp Đầu Ra
Phần Hồi Tiếp Nguồn 310V

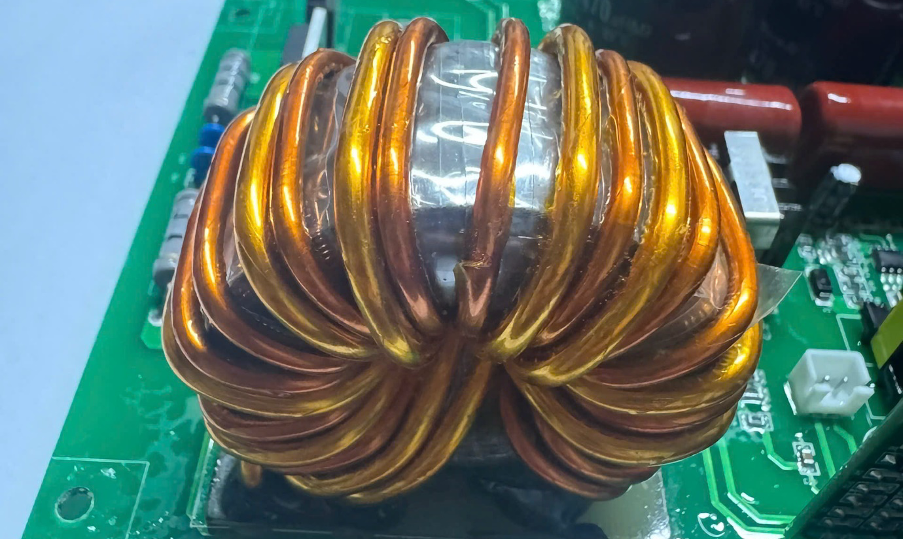

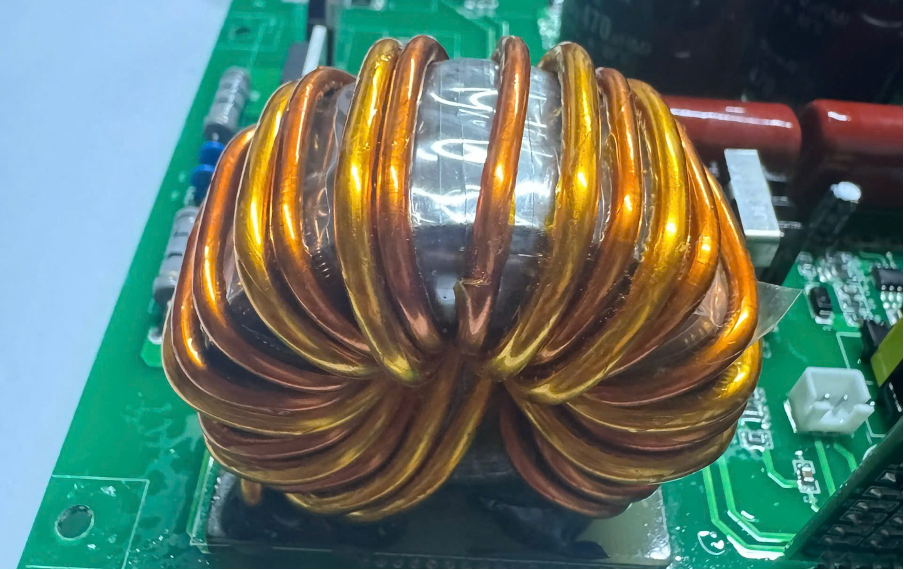

Phần Biến Áp Xung Ra Hàn
- Lưu ý nếu lắp igbt mà cứ hàn 1 tí lại nổ igbt , mà đo xung tại các chân igbt đã đầy đủ rồi thì phải thay thế biến áp xung này đi , không thì cứ sửa là lại nổ lại
- Do nó bị dò hoặc chạm chập , hoặc om dây ở biến áp xung

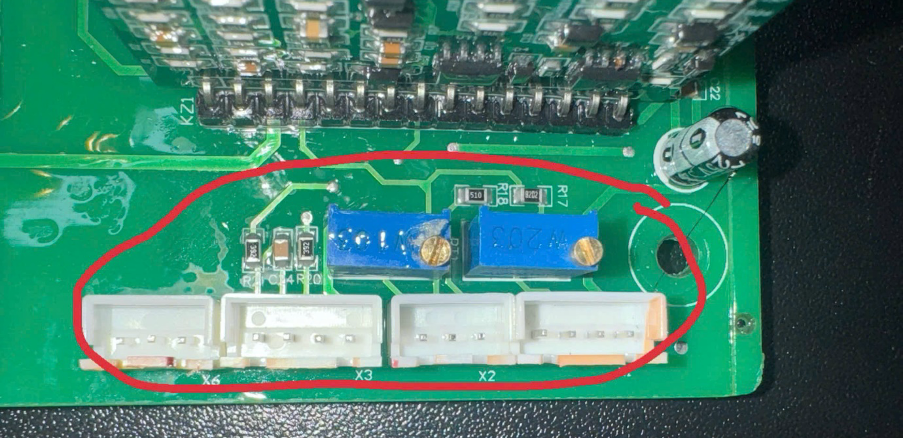

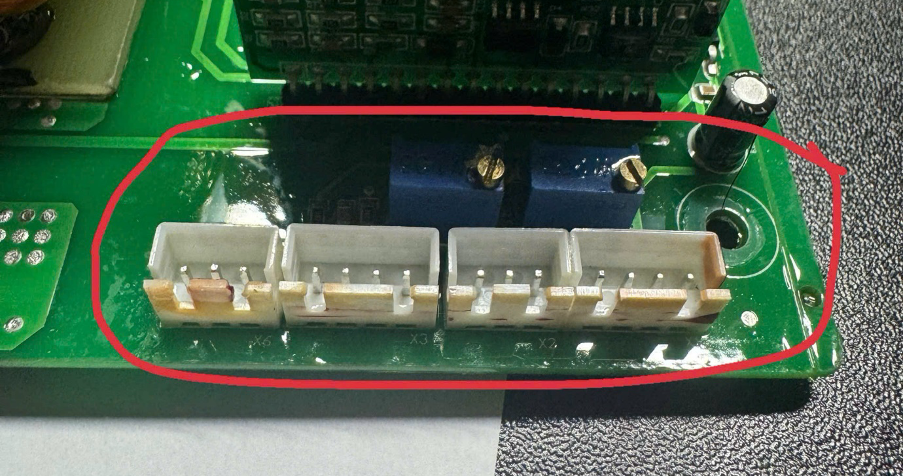

Rắc Cắm Chiết Áp Điều Chỉnh

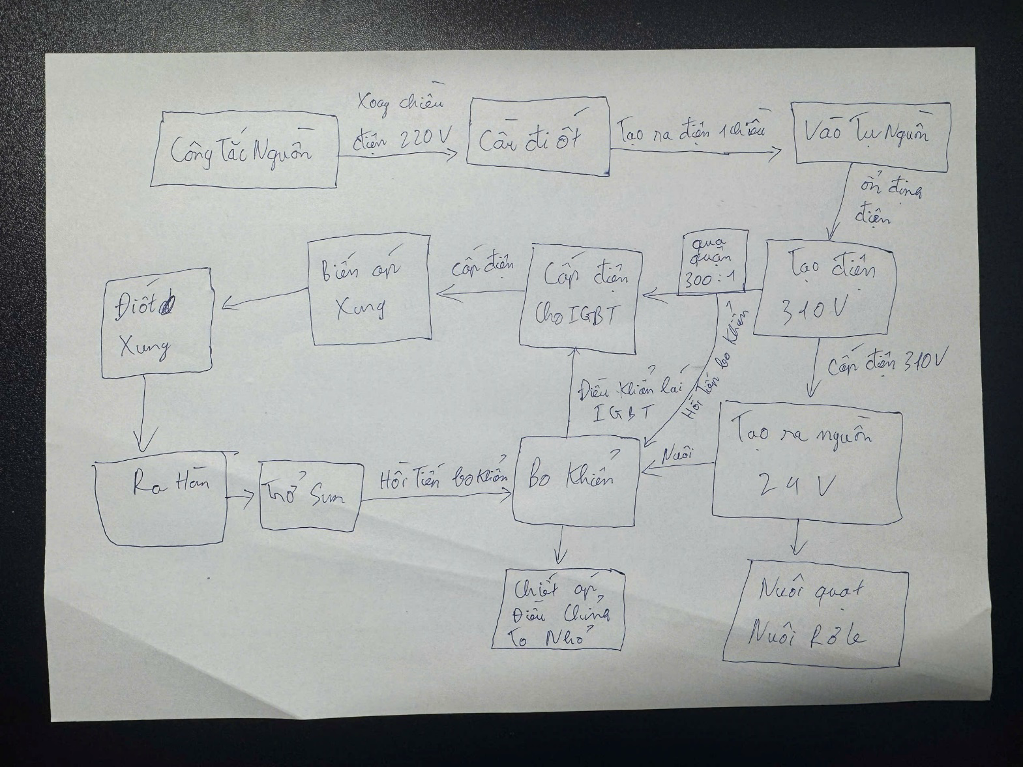

Nguyên Lý Chung
- Điện 220VAC xoay chiều đi vào công tắc và bật công tắc lên
- Điện 220VAC đi vào cầu đi ốt , cầu đi ốt biến đổi điện xoay chiều sang 1 chiều
- Điện 1 chiều đi vào tụ nguồn , để ổn định điện và nâng điện lên 310VDC
- Điện 310V cấp cho phần nguồn để tạo ra nguồn 24VDC
- Điện 310VDC cấp điện cho IGBT thông qua quận hồi tiếp 300:1
- 300:1 hồi tiếp lên bo khiển để theo dõi dòng điện nguồn 310v
- Điện 24VDC nuôi quạt , nuôi rơ le
- Điện 24VDC nuôi bo khiển
- Bo khiển tạo xung lái IGBT
- IGBT cấp xung điện cho biến áp xung để hạ áp xuống thấp xoay chiều
- Áp thấp đi ra đi ốt xung để về điện 1 chiều và ra cọc hàn
- Trước khi ra cọc hàn đi qua trở sun để hồi tiếp bo điều khiển
- Chiết áp điều chỉnh để bo khiển lái xung igbt để hàn to nhỏ
Các Bệnh Hay Gặp
1 : Chết cầu đi ốt
- Hiện tượng : bật nguồn nhảy aptomat , nóng gian cháy dây điện nguồn nếu không có aptomat , nổ tan trở mồi điện , trở hạn dòng cấp trước ….
Cách đo sống chết như sau : đo làm 8 lần đo
- Để đồng hồ cơ ở thang nhân x1k
- Đo que đen vào 1 , que đỏ vào 2 => kim đồng hồ không lên
- Đo que đen vào 1 , que đỏ vào 4 => kim đồng hồ không lên
- Đo que đỏ vào 1 , que đen vào 2 => kim đồng hồ lên
- Đo que đỏ vào 1 , que đen vào 4 => kim đồng hồ lên
- Đo que đen vào 3 , que đỏ vào 2 => kim đồng hồ lên
- Đo que đen vào 3 , que đỏ vào 4 => kim đồng hồ lên
- Đo que đỏ vào 3 , que đen vào 2 => kim đồng hồ không lên
- Đo que đỏ vào 3 , que đen vào 4 => kim đồng hồ không lên
Nếu đo khác các trường hợp trên thì đi ốt đã chết chập hoặc chết đứt
Nếu đo bằng đồng hồ điện tử thì 8 lần đo kim đồng hồ sẽ ngược lại so với 8 lần đo đồng hồ cơ do cấu tạo 2 loại dồng hồ khác nhau
2 : Chết IGBT
- Bật máy lên im re , không hiện tượng gì , sờ vào igbt thấy nóng hoặc thấy cháy nổ
Cách đo sống chết như sau : đo 4 lần ( còn cách đo nạp xả thì phải hướng dẫn bằng video , nhưng đo như dưới đã là ok rồi )
- Để đồng hồ cơ thang đo x1k
- Đo que đỏ vào chân G , que đen vào chân E => kim đồng hồ không lên
- Đo que đỏ vào chân E , que đen vào chân G => kim đồng hồ không lên
- Đo que đỏ vào chân E , que đen vào chân C => kim đồng hồ không lên
- Đo que đỏ vào chân C , que đen vào chân E => kim đồng hồ lên kim
Nếu đo khác như trên thì igbt chết chập hoặc chết đứt – cần thay thế đi
- Chú ý phải sửa bo chia xung trước khi thay igbt
- Chú ý thông số igbt
- Vd 40n60 ( 40 là dòng điện 40A , 60 là điện áp 600V )
Như vậy : 40t65 sẽ là 40A và 650V
NHư vậy : 40n120 sẽ là 40A và 1200V

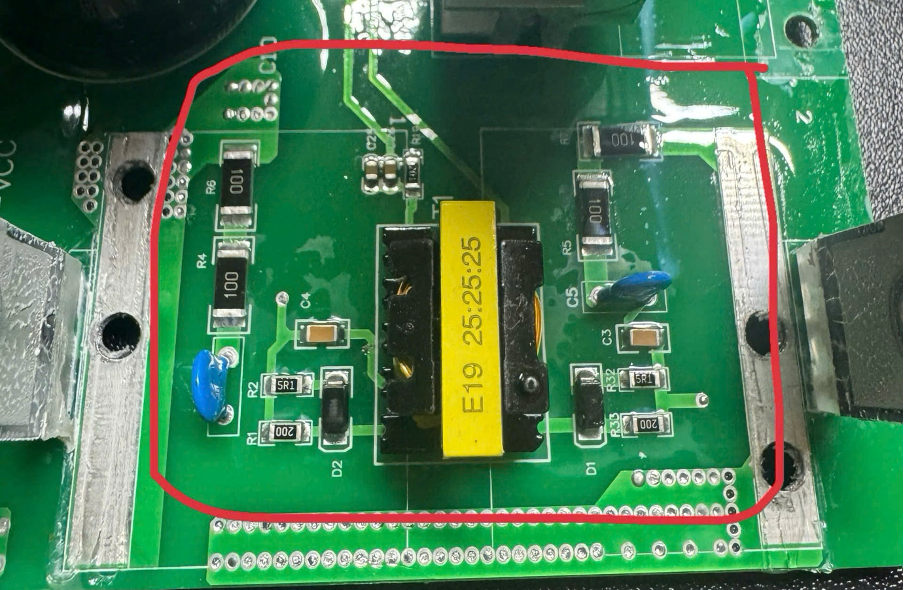

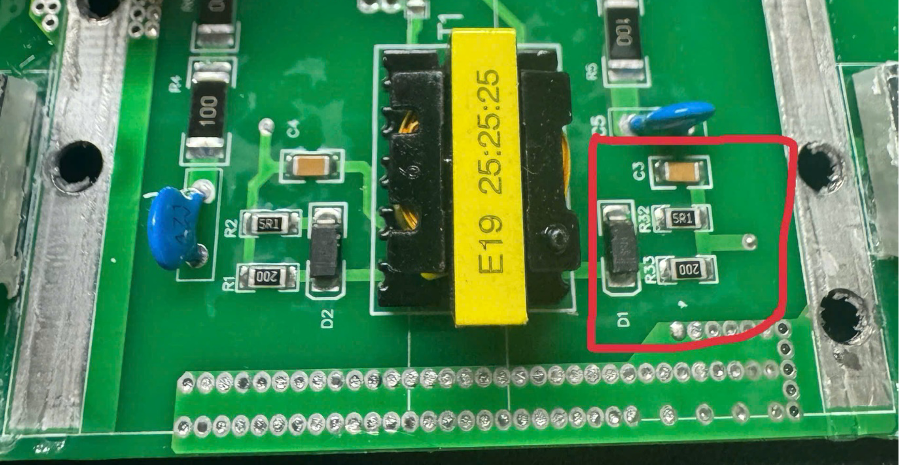

3 : Chết Phần chia xung
D2 là đi ốt xung – không được thay bằng đi ốt thường ( đi ốt xung nó đóng mở ở tần số cao , nên đi ốt thường đóng mở tần số thấp không đáp ứng được )
- Để biết được thay thế bằng con nào tương đương chúng ta phải căn cứ vào dòng và điện áp của đi ốt ( vd loại trên dòng tầm 1A , điện áp tầm 40V )
- Dựa vào đây chúng ta chọn đi ốt xung có dòng và điện áp lớn hơn hoặc bằng dòng điện áp ở trên
R1 là điện trở gián ký hiệu 200 là 20 ôm
R2 là điện trở gián ký hiệu 5r1 là 5,1 ôm
C4 là tụ gốm nhỏ
- Chúng ta đo kiểm bình thường chết thì thay thế , mà tốt nhất thay tất đi cho nó đồng đều nhau , chú ý kiểm tra đường mạch trên dưới nếu đứt thì phải nối lại
- Kiểm tra cả biến áp xung nhỏ xem có bị chết không ( thường sẽ không chết , cái này chỉ việc đo thông các quận dây )
Chú ý : sau khi thay thế phải đo kiểm lại trước khi lắp igbt
- Để đồng hồ cơ ở thang đo 50VAC
- Đo vào chân GE của igbt sao cho có điện áp phải đều nhau 11V đến 15V
- Đo đảo que điện áp cũng phải đều nhau 11V đến 15V
- Đo đảo que điện áp sẽ chênh nhau 0.5V đến 3V nhưng cứ đều là được
- Đo vào chân CE phải có 310V

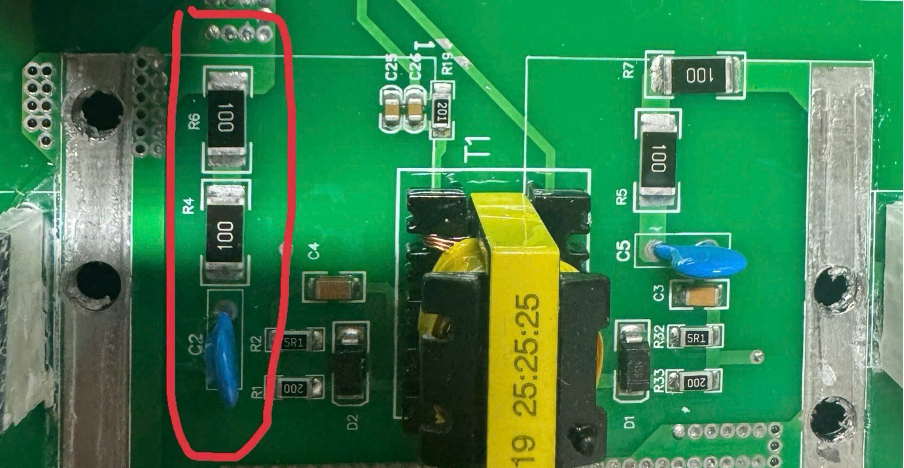

4 : chú ý phần mạch dập xung
Có tụ tầm 2kv và trở từ 10 đến 50 ôm 9 phần này khá quan trong nếu thiếu nhanh hỏng igbt )
- Nó giống cái xe lu : lu cho đường phẳng phưu thay vì đá hộc lổng chổng
5 : Chết biến áp xung
- Hiện tượng : cứ sửa thay thế igbt cứ hàn lúc là nổ , hoặc nổ luân , song lại sửa thay thế lại nổ
6 : Không có xung vào chân GE của IGBT

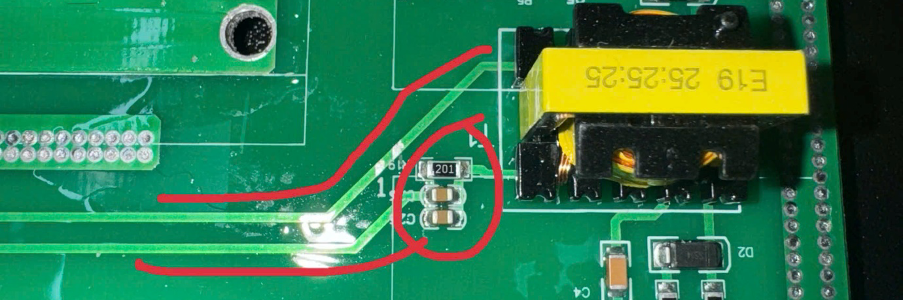

- Đứt đường mạch từ bo phát xung xuống biến áp chia xung
- Chết điện trở trên đường mạch đến bo chia xung
- Chết con trở gián 201 là 200 ôm

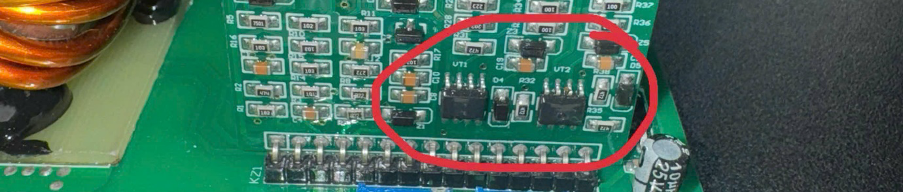

- Chết 2 con ic tích hợp sẵn 2 mosfet NCE4688
- Chết con ic tạo xung 3525 , 3846
- Và các phần xung quanh nó đi kiểm trở đi ốt nếu muốn sửa
- Tốt nhất nên thay cả bo đi vì nó đã tích hợp sẵn , rất khó khăn để sửa chữa
7 : Không điều chỉnh được dòng hàn , hàn yếu , hàn liu riu , hàn khỏe

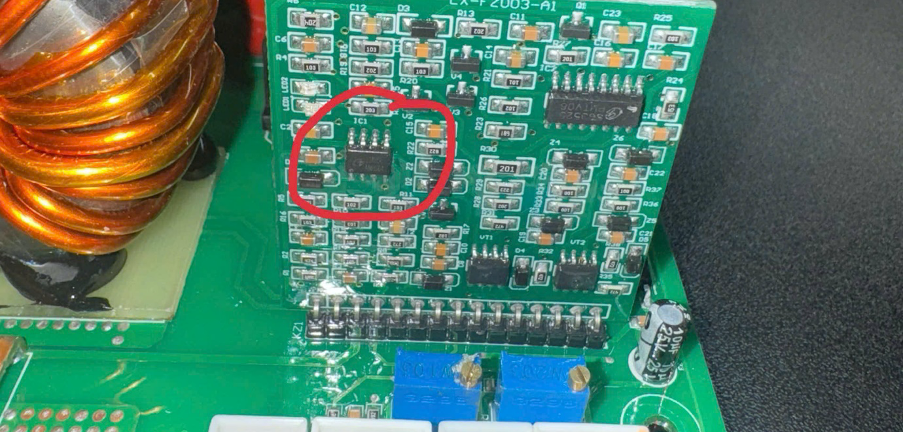

- Chết ic lm358 , con này thay thế vẫn không được thì phải lần các linh kiện đi xuống bo dưới xem có con nào bị chết , bị sai số không , chiết áp điều chỉnh sẽ đi về chân 6 của lm358 và chân 7 của lm358 sẽ đi về chân 9 của 3525 để ra lệnh
- Điện áp bình thường khi điều chỉnh chiết áp tại chân 6 là 0.01 đến 0.06V
- Tốt nhất thay cả bo đi sửa mất công mất thời gian mà không bền bỉ máy
- Trước khi thay bo cần kiểm tra vùng này các linh kiệm đảm bảo sống , đường mạch dẫn lên bo phải thông , kiểm tra từ chiết áp điều chỉnh to nhỏ ngược lại vào bo , lên bo trên

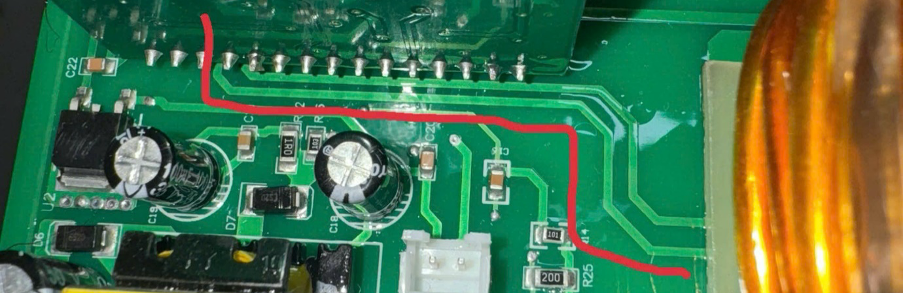

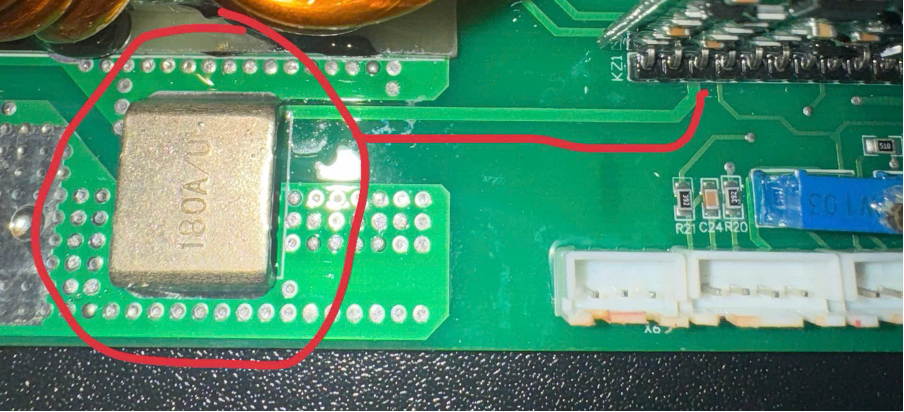

8 : Đứt đường mạch từ điện trở sun hồi tiếp về bo mạch
- Máy sẽ hàn khỏe quá , yếu quá , báo lỗi …
- Điện trở sun sẽ có 1 đầu vào âm cọc hàn và 1 đầu dương lên bo dựng vào lm358 ( và ngược lại điện trở sun 1 đầu vào dương cọc hàn 1 đầu âm lên bo dựng vào lm358 )
- Tùy máy sẽ thiết kế hồi tiếp lên bo dựng vào lm358 là âm hoặc dương
9 : Đủ xung , tất cả bình thường rồi mà không có điện ra hàn

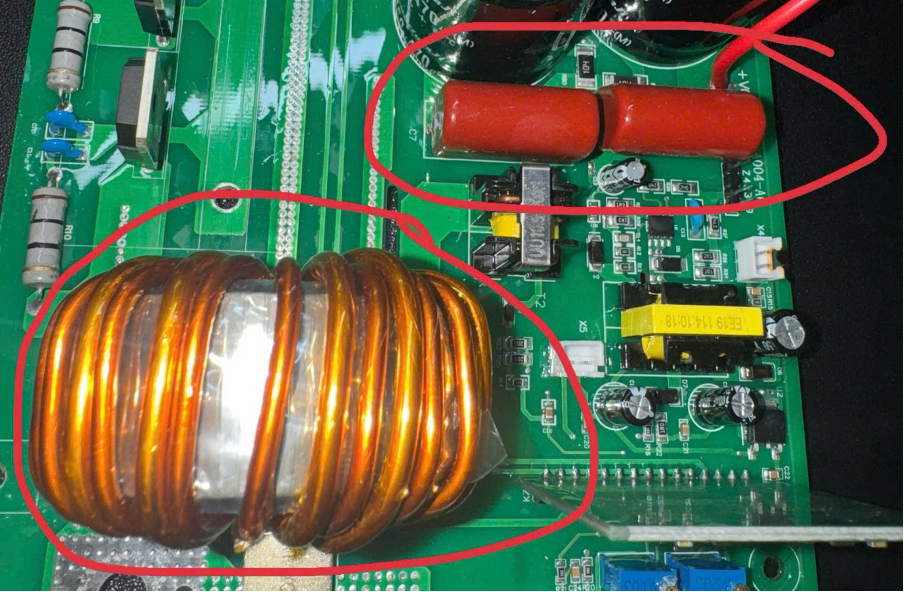

- Chết 1 trong 2 con tụ này ( 2 tụ này kết hợp với 2 igbt nạp xả điện cho biến áp xung )

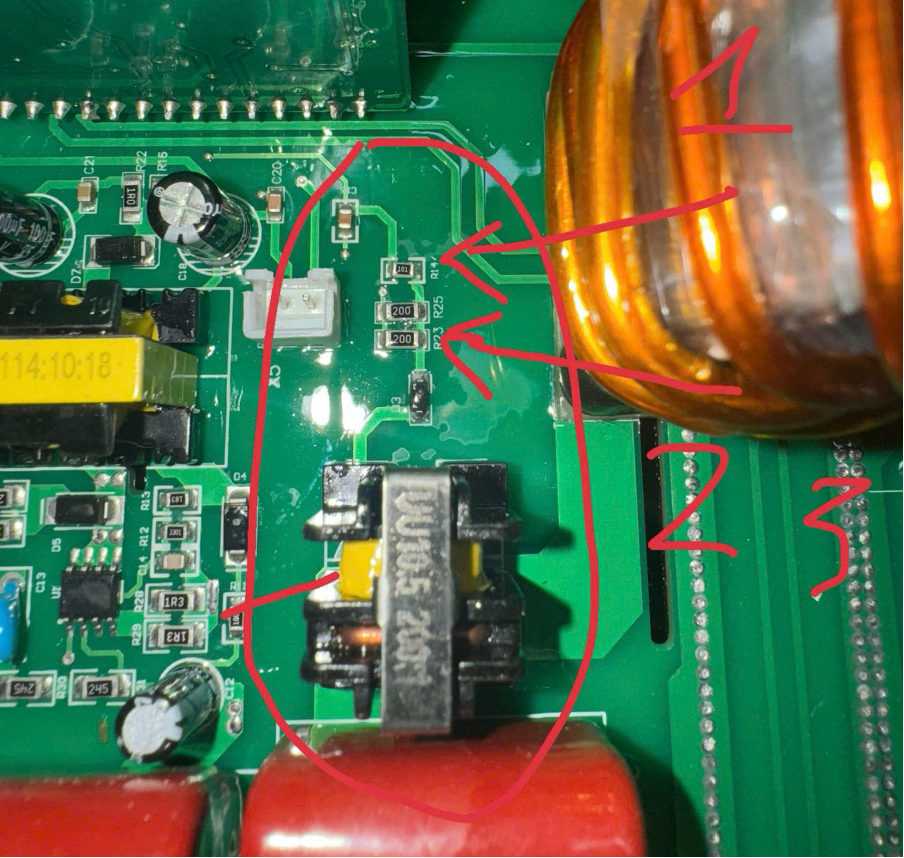

10 : Lỗi phần hồi tiếp 200:1
- Hàn 1 lúc báo lỗi , chấm hàn báo lỗi , bật máy báo lỗi luân
- Đo kiểm linh kiện xung quanh , xem có chết đi ốt không , trở có tăng giá trị không ( chúng ta có thể suy luận tăng giảm trở để tăng giảm điện hồi tiếp như sau : giảm trở nối xuống mát hoặc tăng trở để đi lên bo khiển , như vậy là chúng ta đang giảm dòng hồi tiếp đi lên bo khiển , nếu vẫn không được phải thay bo khiển đi , bo khiển đang lỗi chúng ta phản hồi đúng mà đầu não không nghe )
- Con số 1 chúng ta tang điện trở ( tăng gấp 1,5 lần , 2 lần , 3 lần … )
- Con số 2 số 3 chúng ta giảm trở đi ( lưu ý giảm vừa phải vì con này nó nối mát , giảm nhiều quá là nó ăn dòng hoặc chập mạch ) cái này cần tư duy mạch
- Vd 101 là 100 ôm tăng lên 200 ôm
- Vd 200 là 20 ôm giảm xuống 10 ôm …
- Cái này không căn cứ tăng bao nhiêu giảm bao nhiêu mà do kinh nghiệm thôi

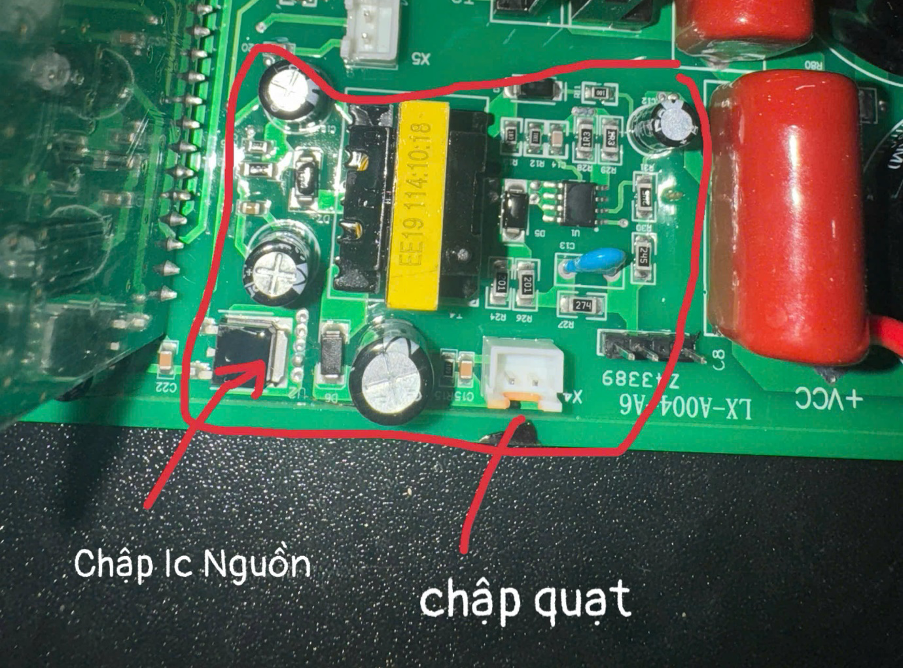

11 : Không có nguồn 24V
- chập ic 7812 , 7815 ( kéo chập nguồn 24V )
- Chập quạt 24V ( kéo chập nguồn 24V )
- Nếu kiểm tra ic 7812 7815 không chập , quạt không chập thì hỏng nguồn 24V
- Chúng ta bắt đầu kiểm tra nguồn cấp cho ic ( tùy vào tên ic nguồn chúng ta xác định được nguồn cấp của nó vào chân nào , để biết được đang mất nguồn cấp hay là hỏng ic nguồn , cái này cần có kiến thức điện tử căn bản và phải biết tra datasheet )
- Thợ nghiệp dư chúng ta làm như sau ( thay thế ic nguồn đúng loại , đo kiểm các linh kiện xung quanh như trở đi ốt tụ điện , nghi ngờ con nào chết thì thay đi , con nào không biết đo thì cũng thay đi )
- Kiểm tra biến áp xung màu vàng xem có chết quận dây không
- Nếu thay thế tất phần nguồn và ic nguồn rồi mà vẫn không được thì 100% biến áp xung vàng chết , om dây thì thay biến áp xung ý đi
- Nếu lười không giám sửa nguồn thì độ chế nguồn khác
Lên TikTok xem video của : Tuấn Anh Hướng Dẫn Máy Hàn
Lên Facebook xem video của : Lê Tuấn Anh ( Tuấn Anh Hướng Dẫn )

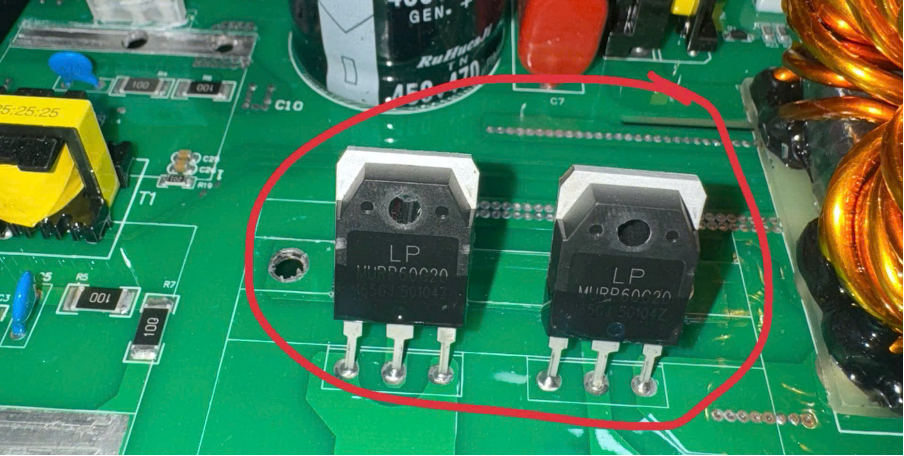

12 : Chết đi ốt xung đầu ra
- Máy chạy bình thường , không có điện ra , không hàn được , chưa hàn sờ vào cánh nhôm tản nhiệt chỗ đi ốt thaaqys nóng dần lên

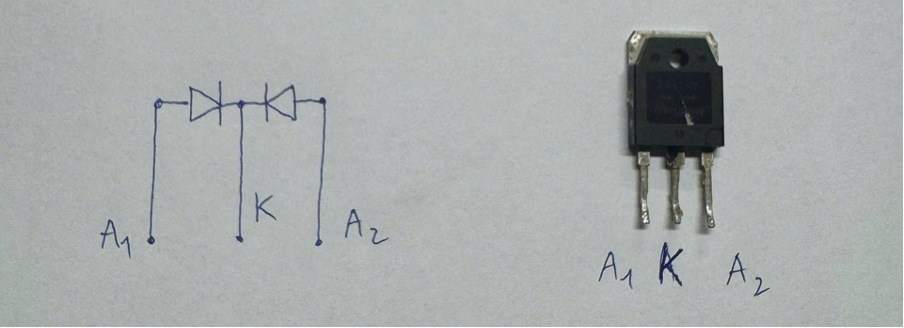

- Cách đo sống chết : Để đồng hồ cơ thang đo x1K , đo làm 4 lần
- Que đỏ vào chân K , que đen vào 2 chân A1 A2 => kim đồng hồ lên
- Que đen vào chân K , que đỏ vào 2 chân A1 A2 => kim đồng không hồ lên
Nếu đo khác các trường hợp như trên suy ra đi ốt chết chập hoặc chết đứt
- Lưu ý khi thay thế con đi ốt này , cần nắm được đi ốt dòng bao nhiêu A và chịu được điện áp bao nhiêu V ( tra trên mạng là có thông số )
- Chỉ được phép thay bằng con đi ốt có dòng điện và điện áp = hoặc lớn hơn

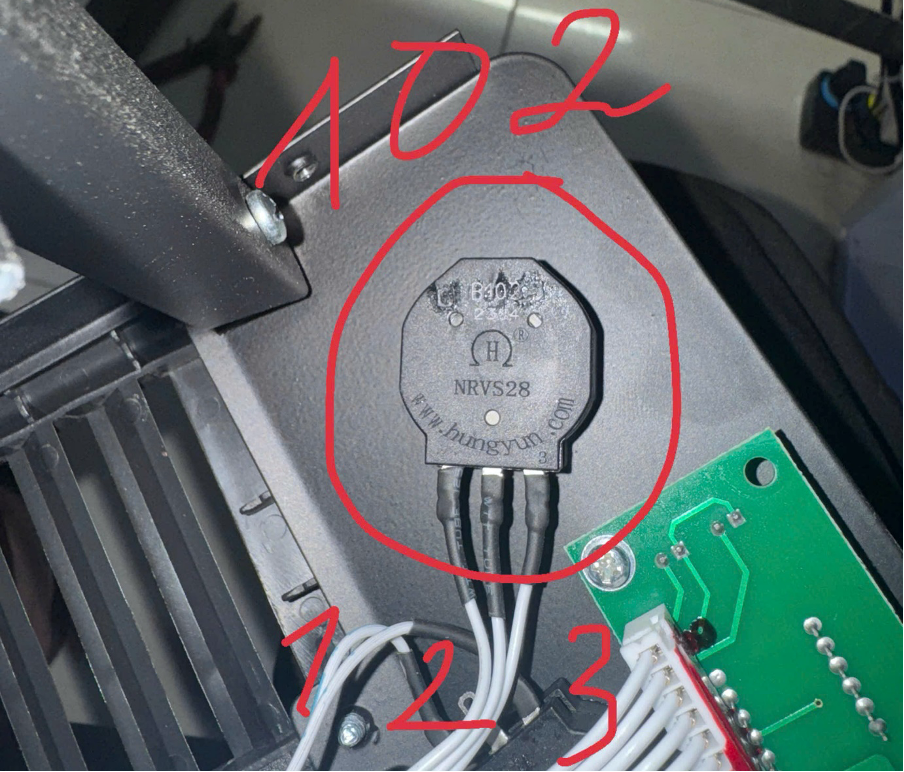

13 : Chết chiết áp , đứt dây chiết áp …
- Hàn 1 lúc là yếu đi , hàn yếu quá , không điều chỉnh được to nhỏ
- Chiết áp 102 là loại chiết áp 1000 ôm là 1k
- Đo đồng hồ vào chân 1 và 3 là được 1k
- Đo đồng hồ chân 1 và 2 thì vặn núm chiết áp đồng hồ nhảy số từ 0 đến 1k
- Đo đồng hồ chân 2 và 3 thì vặn núm chiết áp đồng hồ nhảy số từ 0 đến 1k

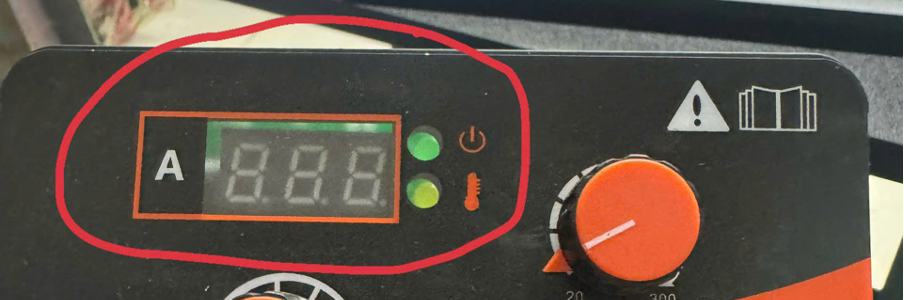

14 : Chết đồng hồ hiển thị ( nếu máy hàn mà hàn bình thường thì kệ nó )
Những Bệnh Đơn Giản
- Đứt dây điện nguồn ( dây kém hoặc di chuyển bị gãy gập …)
- Hỏng công tắc nguồn
- Move cọc âm dương
- Chết quạt ( hàn 1 lúc nóng quá trở nhiệt ngắt báo lỗi )
- Tụ nổ , tủ phồng ( hàn yếu , hàn phập phù )
- Nhìn bằng mắt thường cháy nổ là biết ngay
- Cháy nổ thì thay thế đi là ok
Những điều cần biết để sửa máy hàn
- Nắm vững kiến thức về điện tử căn bản
- Biết cách sử dụng đồng hồ đo linh kiện
- Hiểu qua về nguyên lý máy hàn
- Biết đọc điện trở, ghép nối điện trở
- Biết cách đọc tụ điện ghép nối tụ điện
- Biết cách thay thế igbt , đi ốt , mosfet khi không có linh kiện giống …
